鉄骨鉄筋コンクリート
SRCシリーズ
SRC構造物に特化し、優れた実用性、容易なメンテナンス性と高耐久性
特徴
■SRC PR動画
■SRC解体に適したアーム
・SRC解体に特化したデザイン。H鋼や鉄筋に密着しているコンクリートを破砕・剥離するため、
先端のコンクリート破砕部の懐を広くもうけた形状。
・食い込みやすいアームから生み出される、高い破砕力と切断力。
・コンクリートを破砕して鉄骨をむき出しにする「皮剥ぎ作業」と鉄骨の「切断作業」を1台でこなせる実用性
で、オペレータ不足に悩む現場でも高評価。

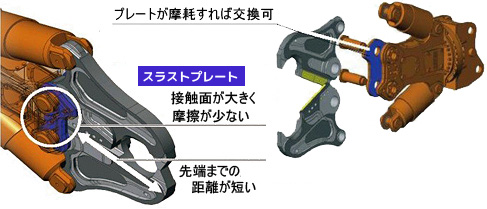

■新機構のスラストプレート
・アームとフレーム間に新機構のフリクションプレートを採用。アームとフレームの接触面積を大きく保持する
ことで摩耗を軽減し、アームの保持のがたつき・開きを防止。
・プレートは摩耗すれば容易に交換可能。
■鉄骨切断カッタ部
・長めのカッタ分割タイプ４面使用可能刃。
・耐摩耗鋼板を使用、最先端の構造力学から計算されたバランスのとれたアームの形状。
■SRC70R カッタ刃
・切れ味にこだわった円弧形状のカッタ刃！
・2面使用可能刃
・カッタ長はクラス最長 (660mm)
■オールクローズドフレーム
・密閉構造の "オールクローズドフレーム"。ボックス形にすることで、高い強度を実現し、
同時にコンクリートガラ等の異物混入を防止。
・カバーを外せば、フレーム内部のメンテナンスも大変容易。
|
|
SRC15(R) |
SRC25(R) | SRC38(R) | |
| 先端破砕力 | kN | 680 | 960 | 1250 |
| 中央破砕力 | kN | 1865 | 2550 | 3470 |
| 最大開口幅 | mm | 930 | 1025 | 1300 |
| カッタ長さ | mm | 380 | 500 | 560 |
|
本体内蔵 リリーフ弁圧力 |
MPa | - | - | - |
|
ショベル油圧配管 リリーフ最大設定圧力 |
MPa | 32 | 32 | 32 |
| 質量 |
kg |
1520 (1525) |
2595 (2595) | 3825 (3805) |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
12～16 |
19～28 | 29～38 |
|
|
SRC48(R) |
SRC70R | |
| 先端破砕力 | kN | 1400 | 1900 |
| 中央破砕力 | kN | 3620 | 4700 |
| 最大開口幅 | mm | 1430 | 1700 |
| カッタ長さ | mm | 600 | 660 |
|
本体内蔵 リリーフ弁圧力 |
MPa | - | - |
|
ショベル油圧配管 リリーフ最大設定圧力 |
MPa | 32 | 32 |
| 質量 |
kg |
4810 (4850) | 6950 ** |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
39～48 |
60～100 |
*(R)は油圧旋回タイプ。SRC70Rは油圧旋回タイプのみ。
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
*油量はショベルの油量に準じます。
**(参考値) 取付ショベルによって質量は変わります。
