超低騒音ブレーカ（小型）
環境に配慮した、作業現場を選ばないブレーカ
特徴
■ゴムダンパと特殊プレートでブレーカ本体を支えているので静音・防振を実現！
■特殊プレートでブレーカ内部の音を遮音！
■静音とともに振動も低減し、作業環境を改善、オペレータの疲労を大幅軽減。
|
PH-06 |
PH-07 超低騒音型 |
PH-1 超低騒音型 |
||
| 打撃数 | b.p.m | 480～1200 | 450～1300 | 550～1100 |
| チゼル径 φ | mm |
42 |
47 | 57 |
| 作動圧力 | MPa |
12～14 |
15～17 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 20 | 20 | 20 |
|
油量 |
L/min |
15～35 |
15～45 | 25～55 |
|
全長 (ブラケット・チゼル付) |
mm |
1030 |
1080 |
1230 |
| 本体質量 (チゼル付) | kg |
55 |
75 | 100 |
|
総質量 (ブラケット・チゼル付) |
kg |
100 |
120 | 170 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
1.0～1.8 |
1.5～2.7 |
2.0～3.5 |
|
PH-2 |
PH-3 超低騒音型 |
PH-4 超低騒音型 |
||
| 打撃数 | b.p.m | 500～1200 | 500～1150 | 400～1125 |
| チゼル径 φ | mm | 66 | 76 | 86 |
| 作動圧力 | MPa | 15～17 | 15～17 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 23 | 23 | 23 |
|
油量 |
L/min | 25～60 | 45～100 | 50～135 |
|
全長 (ブラケット・チゼル付) |
mm |
1325 |
1480 |
1675 |
| 本体質量 (チゼル付) | kg |
125 |
205 |
305 |
|
総質量 (ブラケット・チゼル付) |
kg |
220 |
365 |
500 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
3.0～5.5 |
4.0～8.0 | 6.0～9.0 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
超低騒音ブレーカ（中～大型）
環境に配慮した、作業現場を選ばないブレーカ
特徴

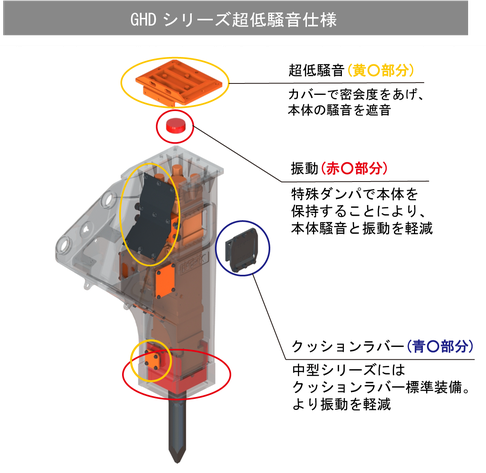

■ゴムダンパと特殊プレートでブレーカ本体を支えているので静音・防振を実現！
■特殊プレートでブレーカ内部の音を遮音！
■静音とともに振動も低減し、作業環境を改善、オペレータの疲労を大幅軽減。
|
GHD6 |
New!! GHD9 超低騒音型 |

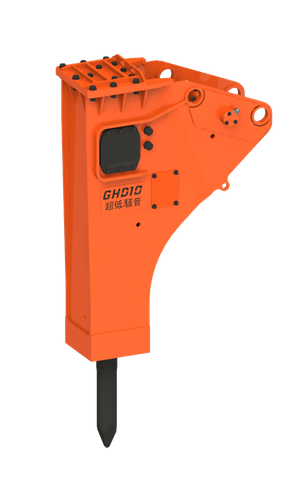

GHD10 |
||
|
打撃数 （ハイスピード） |
b.p.m |
650～1000 |
600～900 |
600～800 |
|
打撃数 （ノーマルスピード） |
450～800 |
500～650 | 430～550 | |
| チゼル径 φ | mm |
106 |
126 | 136 |
| 作動圧力 | MPa |
15～17 |
16～18 | |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 | 25 | 25 |
|
油量 |
L/min |
90～150 |
150～200 | 165～210 |
|
全長 (ブラケット・チゼル付) |
mm |
2175 |
2470 | 2600 |
| 本体質量 (チゼル付) | kg |
590 |
820 | 970 |
|
総質量 (ブラケット・チゼル付) |
kg |
1100 |
1565 | 1825 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
10～16 |
19～21 | 19～21 |
|
New!! GHD12 超低騒音型 |
||
|
打撃数 （ハイスピード） |
b.p.m | 650～780 |
|
打撃数 （ノーマルスピード） |
b.p.m | 400～520 |
| チゼル径 φ | mm | 146 |
| 作動圧力 | MPa | 16～18 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 |
|
油量 |
L/min |
170～220 |
|
全長 (ブラケット・チゼル付) |
mm |
2875 |
| 本体質量 (チゼル付) | kg |
1205 |
|
総質量 (ブラケット・チゼル付) |
kg |
2240 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
22～28 |
|
GHE15-2 超低騒音型 |
GHE18-2 超低騒音型 |
||
| 打撃数 | b.p.m | 350～515 | 300～490 |
| チゼル径 φ | mm | 156 | 165 |
| 作動圧力 | MPa | 15～17 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 | 25 |
|
油量 |
L/min |
200～285 |
220～320 |
|
全長 (ブラケット・チゼル付) |
mm |
2875 |
3200 |
| 本体質量 (チゼル付) | kg |
1205 |
1825 |
|
総質量 (ブラケット・チゼル付) |
kg |
2240 |
3260 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
22～28 |
39～48 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
